Ringan ujung tembaga berkualitas tinggi dan batang rotor dengan konduktivitas yang baik

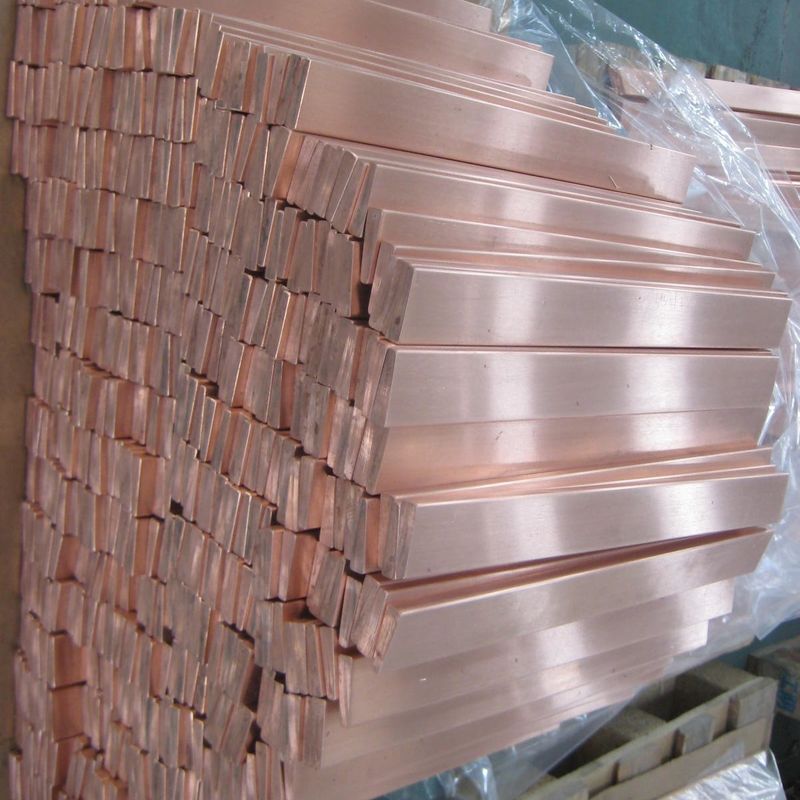

Kalitas tinggi Copper End ring dan Rotor Bar dengan konduktivitas yang baik
Tembaga rotor rod, juga dikenal sebagai rotor konduktor, dan cincin ujung tembaga digunakan bersama-sama dan merupakan komponen penting dari motor listrik dan generator.
Transfer arus dan daya antara stator dan rotor terutama dilakukan oleh batang rotor tembaga.
- Bar Forming: Bahan tembaga atau aluminium yang dipilih awalnya dibuang menjadi bentuk batang panjang melalui proses yang disebut bar forming.Hal ini dapat dilakukan melalui pengecoran terus menerus atau metode pengecoran lainnyaBatang biasanya persegi panjang atau trapezoidal di bagian silang, dengan dimensi yang dirancang untuk memenuhi persyaratan motor atau generator tertentu.
- Pemotongan batang: batang panjang dipotong menjadi panjang batang rotor individu. Hal ini dapat dicapai dengan menggunakan mesin penggunting, gergaji, atau metode pemotongan lainnya.Panjang batang ditentukan oleh desain dan dimensi rotor.
- Membentuk dan Membentuk: Bar rotor mengalami proses pembentukan atau lentur untuk mencapai bentuk dan kelengkungan yang diinginkan.seperti mesin lentur atau persBar dapat dibentuk menjadi kurva atau busur agar sesuai dengan kelengkungan slot inti rotor.
- Kontrol Kualitas: Sepanjang proses manufaktur, batang rotor menjalani pemeriksaan kontrol kualitas yang ketat untuk memastikan mereka memenuhi spesifikasi dan standar kinerja yang diperlukan.Ini dapat mencakup pengukuran dimensi, pengujian konduktivitas listrik, pemeriksaan visual, dan pemeriksaan kualitas lainnya.
Dalam motor listrik, cincin Copper End dan Rotor Bar adalah komponen penting.Mereka memiliki peran penting dalam konversi energi listrik menjadi energi mekanik agar motor menghasilkan gerak putarBar rotor biasanya terbuat dari tembaga atau aluminium dan ditempatkan secara strategis di inti rotor untuk memberikan dukungan yang diperlukan.
Bar rotor motor asinkron bertanggung jawab terutama untuk melakukan induksi di dalam rotor.Medan magnet berputar ini menyebabkan arus untuk diinduksi di batang rotor oleh induksi elektromagnetik.
Bar rotor terbuat dari bahan konduktif. mereka memungkinkan arus yang diinduksi mengalir melalui mereka. saat arus mengalir, itu menciptakan medan magnet sendiri.Medan magnet ini berinteraksi dengan medan magnet berputar dari statorInteraksi ini menciptakan torsi yang menyebabkan rotor berputar.
| Ring ujung |
| Kelas |
Spesifikasi (mm) |
Negara bagian |
Kekerasan
(HB)
|
Kekuatan tarik
(N/mm~2)
|
Perpanjangan
(%)
|
Resistivitas volume20°C ((Ωmm2/m) |
Standar referensi |
| OD |
ID |
Ketebalan |
Cu-ETP CW004A
Cu-OF CW008A |
300-800 |
180-680 |
19-50 |
H035 |
35-65 |
/ |
/ |
≤ 0.017241 |
DIN-EN 13601 |
| H065 |
65-90 |
/ |
/ |
≤ 0.01777 |
| C18150 |
/ |
≥ 120 |
≥324 |
15% |
≤ 0.0227 |
/ |
| |
|
|
|
|
|
|
|
|
|
|
| Bar rotor |
| Kelas |
Spesifikasi (mm) |
Negara bagian |
Kekerasan
(HB)
|
Kekuatan tarik
(N/mm~2)
|
Perpanjangan ((%) |
Resistivitas volume20°C ((Ωmm2/m) |
Standar referensi |
Perhatikan |
| Ketebalan |
lebar |
Cu-ETP CW004A
Cu-OF CW008A |
4-30 |
10 sampai 60 |
H035 |
35-65 |
/ |
/ |
≤ 0.017241 |
DIN-EN 13601 |
Panjang dapat disesuaikan |
| H065 |
65-90 |
/ |
/ |
≤ 0.01777 |
| R230 |
/ |
≥ 230 |
≥ 10 |
CuAg0.04 CW011A
CuAg0.07 CW012A
CuAg0.10 CW013A |
H035 |
35-65 |
/ |
/ |
≤ 0.017241 |
| H065 |
65-90 |
/ |
/ |
≤ 0.01777 |
| R230 |
/ |
≥ 230 |
≥ 10 |
CU-PHC CW020A
CU-HCP CW021A |
H065 |
65-90 |
/ |
/ |
≤ 0.01786 |
| C18150 |
R300 |
/ |
≥ 300 |
≥ 8 |
≤ 0.01959 |
/ |
| Keakuratan bagian: |
Tujuan umum atau disesuaikan |
| Paket: |
Tujuan umum atau disesuaikan |
| Standar kualitas: |
DIN, ASTM, GOST, GB, JIS, ANSI, BS; |
| Format gambar: |
JPEG,PDF,AI,PSD,DWG,DXF,IGS,STEP; |
| Sertifikasi produk: |
ISO9001:2008, CE, RoHS, SGS; |
| Dimensi: |
Dapat disesuaikan |
