Menyoroti:
Kawat katenaris listrik
, Kawat rantai kereta api
, Kawat kateter terisolasi tembaga

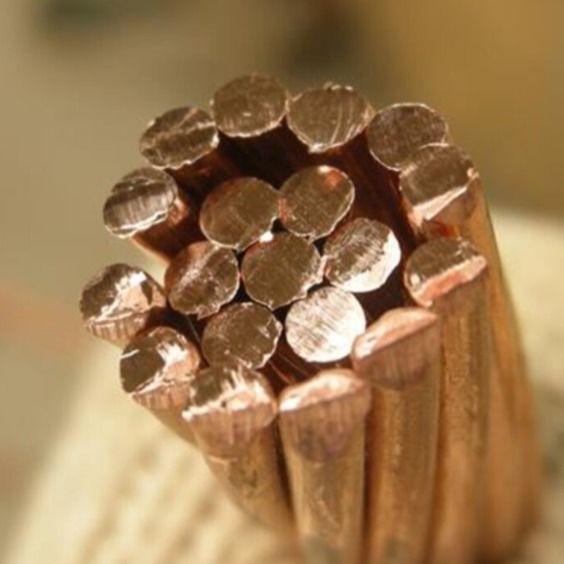

Wire Catenary Tembaga Untuk Kereta Api Listrik Konduktivitas Listrik yang Baik
Wire Catenary Tembaga untuk kereta api listrik konduktivitas listrik yang baik
Catenary tembaga adalah jenis kabel overhead yang digunakan dalam sistem transmisi dan distribusi.logam konduktif tinggi yang dikenal karena sifat listrik dan termalnya yang sangat baik. Catenary mengacu pada bentuk kawat ketika digantung di antara dua pendukung, membentuk kurva yang mirip dengan busur parabola.
Kawat kawat tembaga dirancang untuk membawa arus listrik yang tinggi melalui jarak jauh dengan kehilangan energi minimal.Ini sering digunakan dalam saluran listrik tegangan tinggi yang mengirimkan listrik dari pembangkit listrik ke substasiun dan jaringan distribusiKawat biasanya didukung oleh menara atau tiang, dan bentuk katenary memungkinkan untuk mendistribusikan tegangan mekanik secara merata sepanjang panjangnya.
Aplikasi
- Untuk digunakan sebagai sumber daya udara untuk kereta bawah tanah, sistem transportasi ringan dan berat, kereta api tambang bertenaga listrik, bus, dan derek industri.
- Kabel katen dapat membawa arus tertentu untuk mengurangi impedansi jaringan traksi, mengurangi kehilangan tegangan dan konsumsi energi.
- Bahan kawat kateter dapat dibagi menjadi kawat kateter tembaga, kawat kateter baja, kabel baja bantalan berlapis aluminium.
Penting untuk dicatat bahwa proses manufaktur kawat kawat tembaga mungkin tunduk pada standar dan peraturan industri tertentu,karena mereka adalah komponen penting dari sistem kereta api listrikProses ini juga dapat bervariasi berdasarkan persyaratan khusus dan parameter desain infrastruktur kereta api.
Spesifikasi kawat kontak tembaga:
| E-CU, kawat bergaris tembaga |
Nominal
silang
bagian |
Perhitungan cross section |
Jumlah
Kabel |
Diameter |
Kekuatan tarik kawat |
Resistivitas
(20°C)
Ωmm2/m
|
Konduktivitas listrik
(20°C) %
IACS
|
Berat badan |
Dihitung
beban pemecahan |
| Kawat |
Konduktor |
Sebelum/MPa |
Setelah/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Kawat bergelombang paduan tembaga-magnesium BZII |
Nominal
silang
bagian |
Perhitungan cross section |
Jumlah
Kabel |
Diameter |
Kekuatan tarik kawat |
Resistivitas
(20°C)
Ωmm2/m
|
Konduktivitas listrik
(20°C) %
IACS
|
Berat badan |
Dihitung
beban pemecahan |
| Kawat |
Konduktor |
Sebelum/MPa |
Setelah/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Catatan: lapisan luar harus kanan (Z-rotasi)
Desain lain: misalnya standar internasional atau spesifikasi pelanggan - atas permintaan
Tentang kami:
Jiangyin Electric Alloy Co., Ltd., yang sebelumnya dikenal sebagai Jiangyin Electric Alloy Factory didirikan pada tanggal 12 Juni 1985.dan penjualan produk pendukung kereta api berkecepatan tinggiProduk utamanya adalah produk pengolahan dalam paduan tembaga, termasuk kawat kontak kereta api, kabel bantalan beban kereta api, busbar paduan tembaga, dan komponen tembaga lainnya.
Sejak didirikan, perusahaan telah berkomitmen untuk menyediakan pelanggan dengan produk dan layanan paduan tembaga berkualitas tinggi dengan sistem manajemen canggih,kemampuan penelitian dan pengembangan yang kuat, kualitas produk yang sangat baik, dan layanan yang komprehensif.
Ia telah berkooperasi secara berurutan dengan biro kereta api di bawah Kementerian Kereta Api, seperti Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu, dan biro kereta api lainnya;Perusahaan produksi lokomotif dan motor Kementerian Kereta Api, seperti CRRC dan perusahaan produksi motor dan peralatan listrik nasional, serta perusahaan domestik dan internasional yang terkenal seperti Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, dll,telah menjalin hubungan kerja sama strategis dan menjadi pemasok berlisensi kawat bertali tembaga dan paduan tembaga dan kawat kontak untuk China Railway Group Electric Gasification Bureau.
Sampai sekarang,Jiangyin Electric Alloy Co., Ltd.telah memperoleh serangkaian sertifikasi yang mencakup manajemen mutu ISO9001/IATF16949, sertifikasi sistem manajemen lingkungan ISO14001,Sistem manajemen kesehatan dan keselamatan kerja ISO45001, Cina CCC, PCCC, CRCC, CE dll.
Pengalaman desain yang kaya dalam manufaktur, proses produksi yang dapat diandalkan matang, menyediakan produk yang memuaskan bagi pelanggan kami, telah membuat bisnis kami di seluruh baik di rumah dan di luar negeri.
Di masa depan, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Dukungan dan Layanan:
Kami menyediakan dukungan teknis dan layanan untuk kawat kontak tembaga, termasuk:
- Memberikan dukungan teknis untuk pemasangan dan penggunaan kawat kontak tembaga.
- Mengatasi masalah dan menyelesaikan masalah teknis dengan kawat kontak tembaga.
- Memberikan saran teknis tentang perawatan kawat kontak tembaga.
- Memberikan panduan tentang pemilihan kawat kontak tembaga.
Kemasan dan Pengiriman:
Kemasan dan Pengiriman:
- Kawat kontak tembaga dikemas dalam bahan berkualitas tinggi untuk memastikan bahwa ia dikirimkan kepada pelanggan dalam kondisi baik.
- Kawat kontak tembaga dikirim melalui udara atau laut sesuai dengan kebutuhan pelanggan.
- Kami menawarkan nomor pelacakan setelah kawat kontak tembaga dikirim.
