Wire Catenary Tembaga Untuk Kereta Api Listrik Konduktivitas Listrik yang Baik
Wire Catenary Tembaga untuk kereta api listrik konduktivitas listrik yang baik
Tergantung pada persyaratan khusus dari sistem transmisi daya, kawat tembaga tersedia dalam berbagai ukuran dan konfigurasi.yang berarti itu terdiri dari beberapa kawat tembaga kecil diputar atau dipintal bersama-samaStranding meningkatkan fleksibilitas dan kekuatan kawat, sehingga lebih mudah untuk menangani selama instalasi dan pemeliharaan.
Singkatnya, kawat kawat tembaga adalah konduktor udara yang sangat konduktif dan tahan korosi yang digunakan dalam sistem transmisi listrik.Bentuk katenari dan komposisi tembaga memungkinkan transmisi listrik yang efisien dan dapat diandalkan di jarak jauh.
Kawat kawat tembaga banyak digunakan di berbagai departemen lain karena kinerjanya yang ideal.

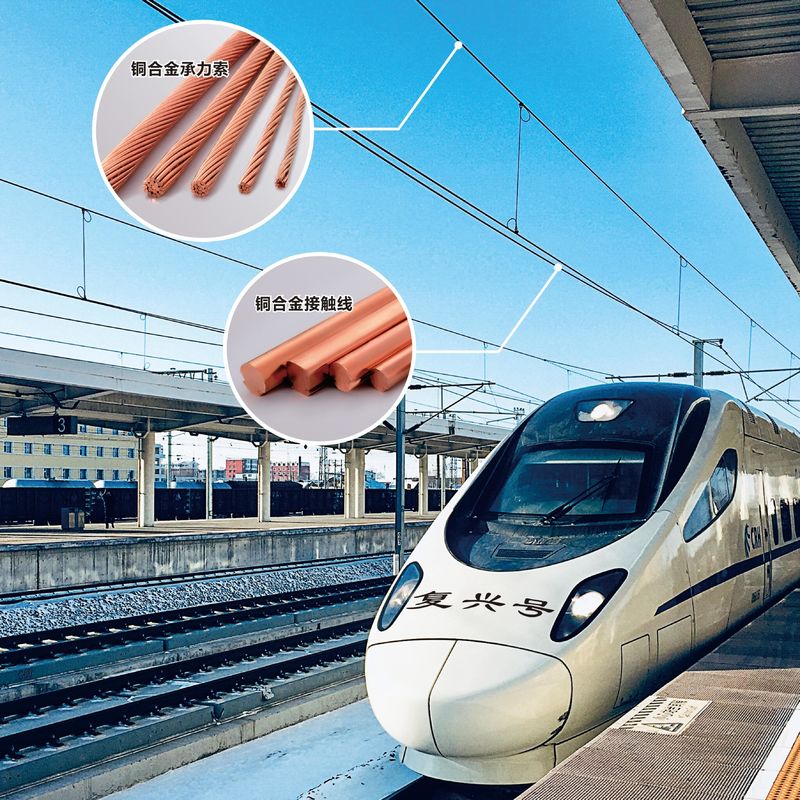

- Kereta Api dan Sistem Tram Listrik: Kawat katenari tembaga banyak digunakan di kereta api dan sistem trem listrik untuk memasok listrik ke kereta api atau trem. Kawat dipasang di atas,yang digantung dari tiang atau struktur pendukung lainnyaKereta api atau trem memiliki pantografer atau kolektor arus lainnya yang membuat kontak dengan kawat tembaga, memungkinkan transfer energi listrik untuk menggerakkan kendaraan.
- Transmisi dan Distribusi Daya: Kawat kawat tembaga juga digunakan dalam sistem transmisi dan distribusi daya.Kabel tembaga membawa listrik tegangan tinggi dari pembangkit listrik ke substasiun atau langsung ke konsumenPenggunaan tembaga memastikan resistensi listrik yang rendah, meminimalkan kerugian daya selama transmisi.
- Peralatan dan Peralatan Listrik: Kawat kontak tembaga digunakan dalam berbagai peralatan dan peralatan listrik.dan perangkat lain di mana koneksi listrik yang dapat diandalkan sangat pentingKonduktivitas tembaga yang tinggi dan ketahanan terhadap korosi membuatnya menjadi pilihan yang ideal untuk aplikasi ini.
Spesifikasi kawat kontak tembaga:
| E-CU, kawat bergaris tembaga |
Nominal
silang
bagian |
Perhitungan cross section |
Jumlah
Kabel |
Diameter |
Kekuatan tarik kawat |
Resistivitas
(20°C)
Ωmm2/m
|
Konduktivitas listrik
(20°C) %
IACS
|
Berat badan |
Dihitung
beban pemecahan |
| Kawat |
Konduktor |
Sebelum/MPa |
Setelah/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Kawat bergelombang paduan tembaga-magnesium BZII |
Nominal
silang
bagian |
Perhitungan cross section |
Jumlah
Kabel |
Diameter |
Kekuatan tarik kawat |
Resistivitas
(20°C)
Ωmm2/m
|
Konduktivitas listrik
(20°C) %
IACS
|
Berat badan |
Dihitung
beban pemecahan |
| Kawat |
Konduktor |
Sebelum/MPa |
Setelah/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Catatan: lapisan luar harus kanan (Z-rotasi)
Desain lain: misalnya standar internasional atau spesifikasi pelanggan - atas permintaan
Tentang kami:
Jiangyin Electric Alloy Co., Ltd., yang sebelumnya dikenal sebagai Jiangyin Electric Alloy Factory didirikan pada tanggal 12 Juni 1985.dan penjualan produk pendukung kereta api berkecepatan tinggiProduk utamanya adalah produk pengolahan dalam paduan tembaga, termasuk kawat kontak kereta api, kabel bantalan beban kereta api, busbar paduan tembaga, dan komponen tembaga lainnya.
Sejak didirikan, perusahaan telah berkomitmen untuk menyediakan pelanggan dengan produk dan layanan paduan tembaga berkualitas tinggi dengan sistem manajemen canggih,kemampuan penelitian dan pengembangan yang kuat, kualitas produk yang sangat baik, dan layanan yang komprehensif.
Ia telah berkooperasi secara berurutan dengan biro kereta api di bawah Kementerian Kereta Api, seperti Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu, dan biro kereta api lainnya;Perusahaan produksi lokomotif dan motor Kementerian Kereta Api, seperti CRRC dan perusahaan produksi motor dan peralatan listrik nasional, serta perusahaan domestik dan internasional yang terkenal seperti Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, dll,telah menjalin hubungan kerja sama strategis dan menjadi pemasok berlisensi kawat bertali tembaga dan paduan tembaga dan kawat kontak untuk China Railway Group Electric Gasification Bureau.
Sampai sekarang,Jiangyin Electric Alloy Co., Ltd.telah memperoleh serangkaian sertifikasi yang mencakup manajemen mutu ISO9001/IATF16949, sertifikasi sistem manajemen lingkungan ISO14001,Sistem manajemen kesehatan dan keselamatan kerja ISO45001, Cina CCC, PCCC, CRCC, CE dll.
Pengalaman desain yang kaya dalam manufaktur, proses produksi yang dapat diandalkan matang, menyediakan produk yang memuaskan bagi pelanggan kami, telah membuat bisnis kami di seluruh baik di rumah dan di luar negeri.
Di masa depan, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Dukungan dan Layanan:
Kami menyediakan dukungan teknis dan layanan untuk kawat kontak tembaga, termasuk:
- Memberikan dukungan teknis untuk pemasangan dan penggunaan kawat kontak tembaga.
- Mengatasi masalah dan menyelesaikan masalah teknis dengan kawat kontak tembaga.
- Memberikan saran teknis tentang perawatan kawat kontak tembaga.
- Memberikan panduan tentang pemilihan kawat kontak tembaga.
Kemasan dan Pengiriman:
Kemasan dan Pengiriman:
- Kawat kontak tembaga dikemas dalam bahan berkualitas tinggi untuk memastikan bahwa ia dikirimkan kepada pelanggan dalam kondisi baik.
- Kawat kontak tembaga dikirim melalui udara atau laut sesuai dengan kebutuhan pelanggan.
- Kami menawarkan nomor pelacakan setelah kawat kontak tembaga dikirim.
