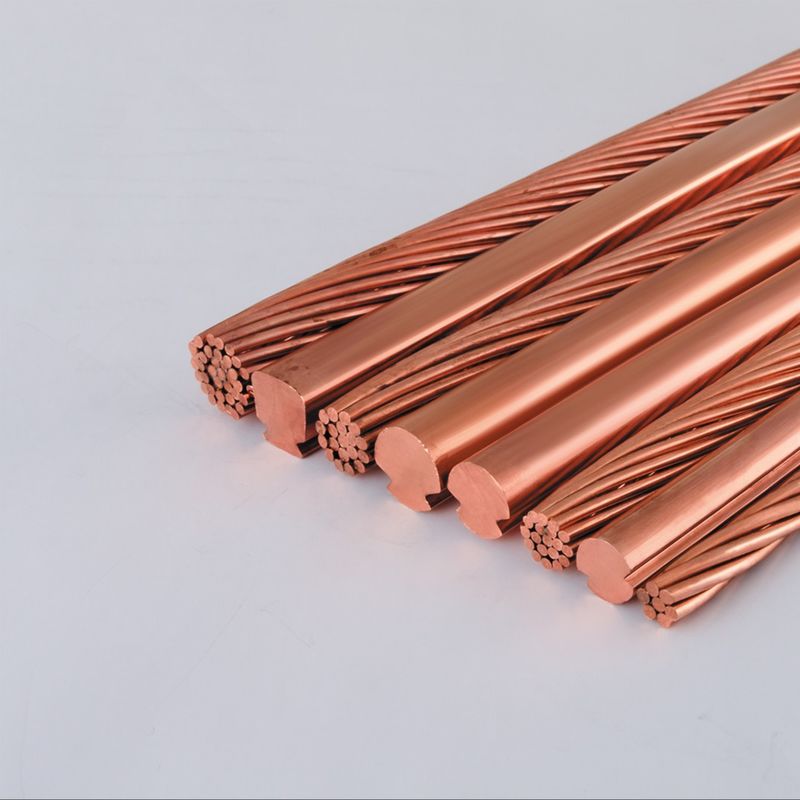

Wire Catenary Tembaga Untuk Kereta Api Listrik Ketahanan Kelelahan Kuat
Wire Catenary Tembaga untuk kereta api listrik konduktivitas listrik yang baik
Kabel bantalan konduktor tembaga adalah konduktor penting untuk konduktor udara yang digunakan dalam sistem transmisi dan distribusi di jalur jaringan kontak rel kereta api terekstraksi,mengasumsikan peran ganda transmisi daya dan suspensi jalur lokomotifHal ini terutama terbuat dari tembaga, logam konduktif tinggi yang dikenal karena sifat listrik dan termal yang sangat baik.membentuk kurva yang mirip dengan busur parabola.
Kabel konduktor tembaga dirancang untuk mengirimkan arus besar pada jarak jauh dengan kehilangan energi minimal.Hal ini umumnya digunakan dalam jalur transmisi tegangan tinggi untuk membawa listrik dari pembangkit listrik ke substasiun dan jaringan distribusiKonduktor biasanya didukung oleh menara atau tiang, dan bentuk hiperboliknya memungkinkan ketegangan mekanik didistribusikan secara merata di sepanjang panjangnya.
Keuntungan:Konduktivitas listrik yang tinggi, ketahanan kelelahan yang kuat, daya tahan korosi & ketahanan, ketahanan abrasi yang baik, anti slip, elastisitas, tidak mudah pecah, kelembutan, stabilitas yang baik,kontraksi yang diperpanjang, kekerasan yang baik, lentur yang baik.
Penting untuk dicatat bahwa proses manufaktur kawat kawat tembaga mungkin tunduk pada standar dan peraturan industri tertentu,karena mereka adalah komponen penting dari sistem kereta api listrikProses ini juga dapat bervariasi berdasarkan persyaratan khusus dan parameter desain infrastruktur kereta api.
Spesifikasi kawat kontak tembaga:
| E-CU, kawat bergaris tembaga |
Nominal
silang
bagian |
Perhitungan cross section |
Jumlah
Kabel |
Diameter |
Kekuatan tarik kawat |
Resistivitas
(20°C)
Ωmm2/m
|
Konduktivitas listrik
(20°C) %
IACS
|
Berat badan |
Dihitung
beban pemecahan |
| Kawat |
Konduktor |
Sebelum/MPa |
Setelah/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Kawat bergelombang paduan tembaga-magnesium BZII |
Nominal
silang
bagian |
Perhitungan cross section |
Jumlah
Kabel |
Diameter |
Kekuatan tarik kawat |
Resistivitas
(20°C)
Ωmm2/m
|
Konduktivitas listrik
(20°C) %
IACS
|
Berat badan |
Dihitung
beban pemecahan |
| Kawat |
Konduktor |
Sebelum/MPa |
Setelah/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Catatan: lapisan luar harus kanan (Z-rotasi)
Desain lain: misalnya standar internasional atau spesifikasi pelanggan - atas permintaan
